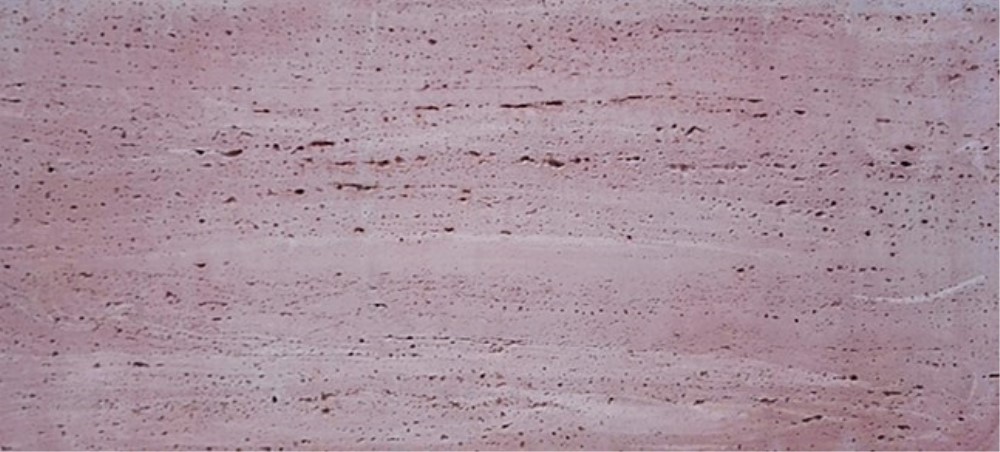

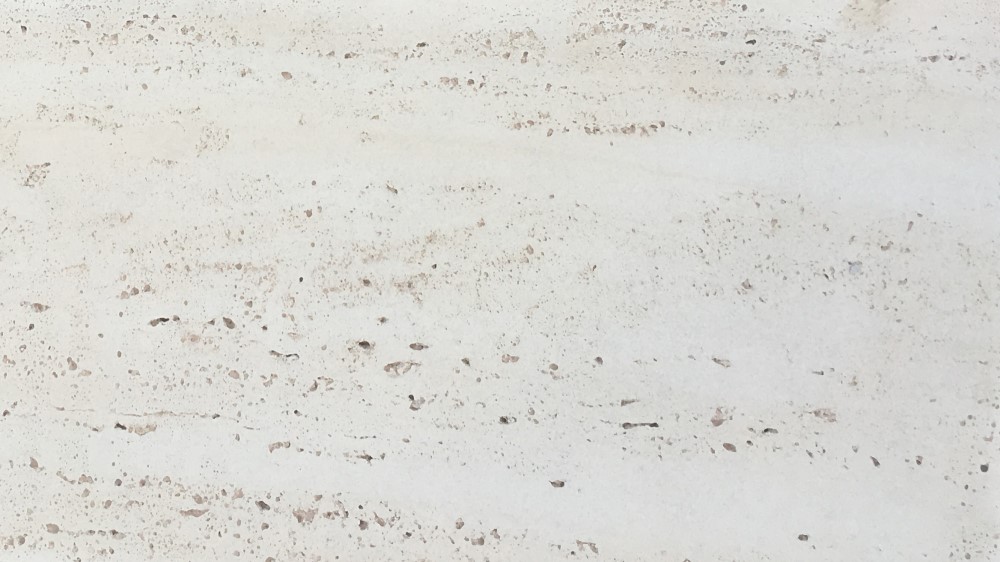

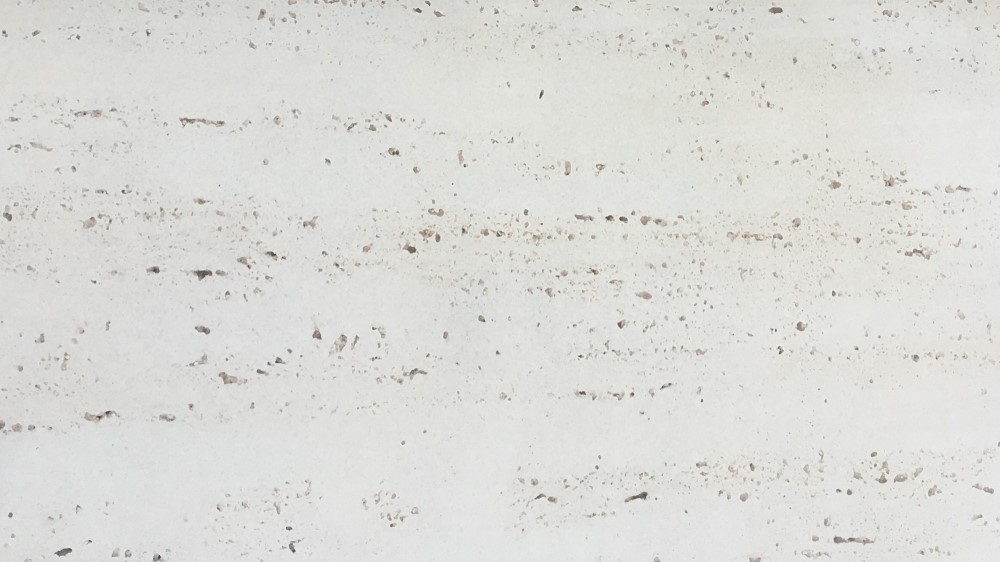

无机人造洞石板材、红洞石、米白洞石大板

      普硅水泥体系人造洞石装饰板材，早强剂B60与升强剂T100搭配使用。12月，气温15-20度，阴天，潮湿。

       应用原理：使用早强剂B60提高普硅水泥生产效率，在洞石板材生产中达到一天三模；升强剂T100应用可低掺水泥，强度不减，可降低水泥自身的刚缩变形、泛碱，从而更好控制住产品的品质，也节省别的助剂使用量，综合性价比提升。

制作细节：
1、板材规格尺过：长1200mm、宽600mm、厚10～12mm。
2、配比：425普硅水泥300，砂：600至700，助剂等～～
   升强剂T100加水泥比1%，早强剂B60水泥比6%，
3、结果：6小时脱模，强度在15兆帕左右。3天有30兆帕，7天达40兆帕，28天强度达50兆帕。后期没变形，没有龟裂，使用于建筑外墙装饰，耐候优异。

4、此案例已是普硅体系替代硫铝水泥体系在水泥预制件中应用。
